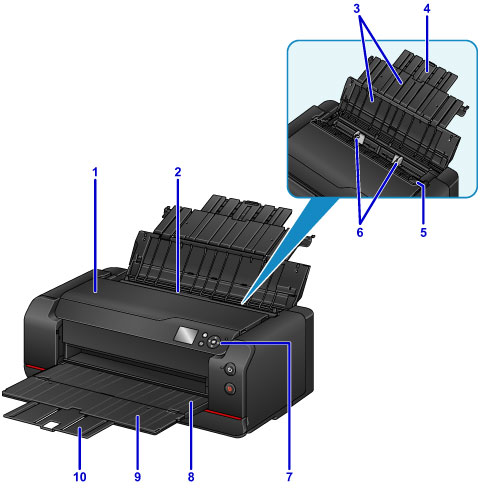

Przód
- (1) pokrywa górna
- Otwórz, aby usunąć zacięty papier lub wymienić głowicę drukującą.
- (2) górny podajnik
-
Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- (3) podpórka papieru
- Otwórz, aby załadować papier do górnego podajnika.
- (4) przedłużenie podpórki papieru
- Wysuń, aby załadować papier do górnego podajnika.
- (5) pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- (6) prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- (7) panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- (8) taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Przed rozpoczęciem drukowania należy ją otworzyć.
- (9) przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.
- (10) podpórka wyprowadzania papieru
- Wyciągnij, aby podeprzeć wysuwany papier.
- (11) Kontrolka WŁ. (ON)
- Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.
- (12) przycisk WŁ. (ON)
-
Służy do włączania i wyłączania zasilania.
- (13) przycisk Stop
- Umożliwia anulowanie wykonywanego zadania.
- (14) ogranicznik atramentu
- Jeśli ogranicznik atramentu wystaje u dołu drukarki, zostanie wyświetlony komunikat o błędzie, a drukarka przestanie pracować. Uważając na ogranicznik atramentu, zainstaluj drukarkę na płaskiej powierzchni.
- (15) pokrywa zbiornika
-
Otwórz ją podczas wymiany zbiorników z atramentem.
